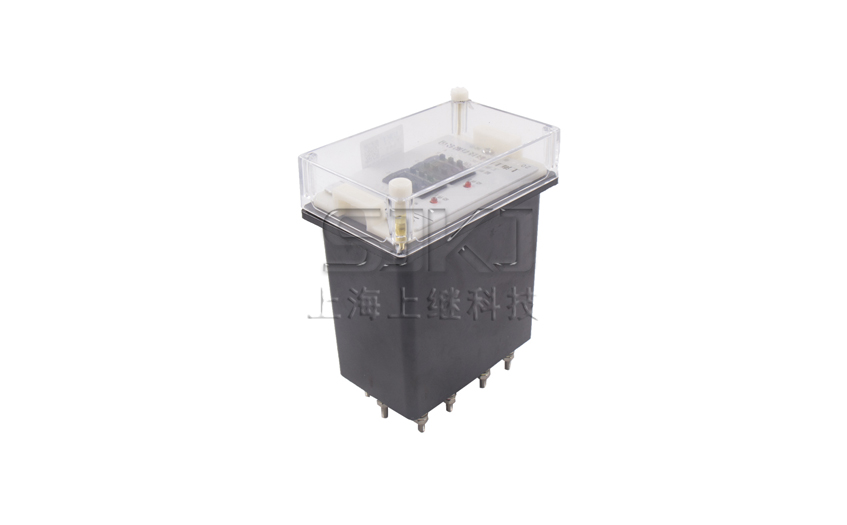

SS-94/4時間繼電器概述

SS-94/4時間繼電器用于電力系統二次回路的繼電保護電路及自動控制中,作為延時控制元件之用。適用于時間測量精度要求高,配合時間級差小的場合。

SS-94/4時間繼電器型號命名及含義

SS-94/4時間繼電器工作環境條件

產品在下列條件下應能可靠地工作

  a)環境溫度: -10°C~+50°C;

  b)大氣壓力: 80kPa~ 110kPa;

  c)相對濕度:最濕月的平均**相對濕度為90% ,同時該月的平均**溫度為25°C,且表面無凝露,**溫度為40°C時,平均**相對溫度不超過50% ;

  d)無導電塵埃與破壞金屬和絕緣的腐蝕性氣體的環境中;

  e)沒有爆炸危險及不充滿要的介質中(如煤灰、 磨料、木屑等);

  f)工作位置:任一方傾斜不超過5°及不劇烈振動和沖擊;

  g)使用地點具有防雨、雪、風砂裝置及沒有充滿水汽的環境中;

  h)沒有較嚴重的霉菌存在的地方;

  i)使用地方不允許有較強的外磁感應強度。

SS-94/4時間繼電器工作原理和內部接線

1.工作原理

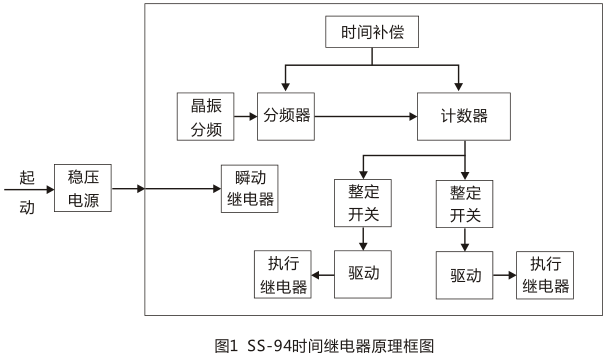

本繼電器為靜態型數字式時間繼電器,采用進口CMOS集成電路構成,利用分頻、計數原理實現延時。標準時鐘脈沖由石英晶體振蕩器產生。施加額定電壓后 ,內部瞬動繼電器動作并出口,同時使晶體起振,產生時鐘脈沖 ,經分頻后由計數器計數,當所計脈沖數達到延時整定時,觸發器翻轉,驅動執行繼電器動作出口。繼電器原理框圖見圖1

2.繼電器接線圖及外引接線圖(背視)

SS-94/4時間繼電器技術數據

1.額定值:直流220V、110V、48V;

2.延時整定范圍

a) 20ms~9.999s(級差1ms) ;

b) 0.1s-99.99s(級差10ms) ;

c) ls~999.9s(級差0.1s) ;

d) 10s~9999s(級差1s) 。

3.動作值及返回值在基準條件下,繼電器動作電壓不大于70%額定電壓,返回電壓不小于10%額定電壓。

4.延時一致性在基準條件下,繼電器的延時一致性不大于( 0.1%整定值+3ms) 。

延時一致性=5次測量**值-5次測量最小值

5.延時整定誤差在基準條件下,繼電器延時整定誤差的絕對值不大于( 0.1%整定值+3ms) 。

延時平均誤差=5次測量平均值-整定值

6.返回時間:返回時間應不大于25ms。

7.功率消耗:在額定電壓下,繼電器的功率消耗不大于表3的規定值

8.觸點性能

在電壓不大于250V, 電流不大于1A的直流有感負荷(時間常數為5ms±0.75ms)電路中 , 觸點斷開容量為30W。

9.介質強度

繼電器各導電端子連在一起對外露的非帶電金屬部分或外殼之間,應能承受2kV(有效值) 50Hz的交流電壓歷時1min試驗而無絕緣擊穿或閃絡現象。

SS-94/4時間繼電器安裝、使用和維護

1.安裝方式

單個繼電器為嵌入式安裝

2.使用

  a)使用時注意電壓規格以及正、負極性;

  b)應滿足產品的工作環境條件;

3.維護

本產品應定期檢査,首先進行外觀檢査,印刷電路板焊點是否脫落,導線是否折段等。其次檢査直流回路是否工作正常。

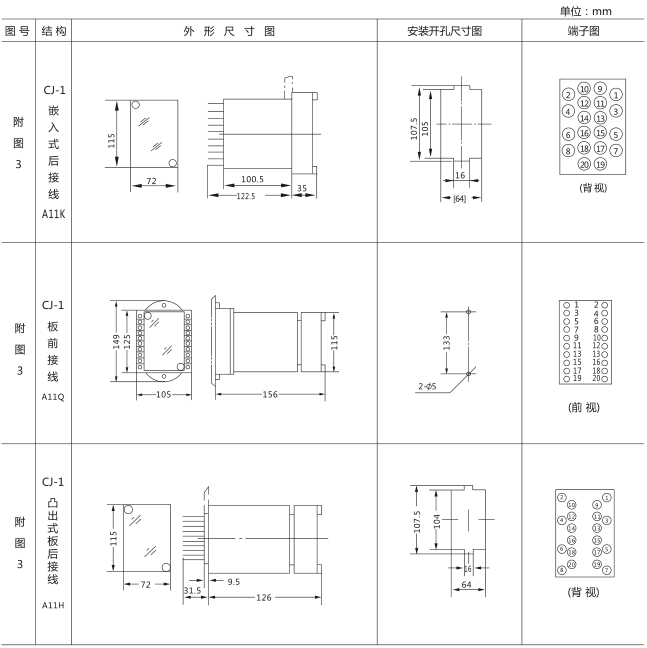

SS-94/4時間繼電器外形及開孔尺寸
