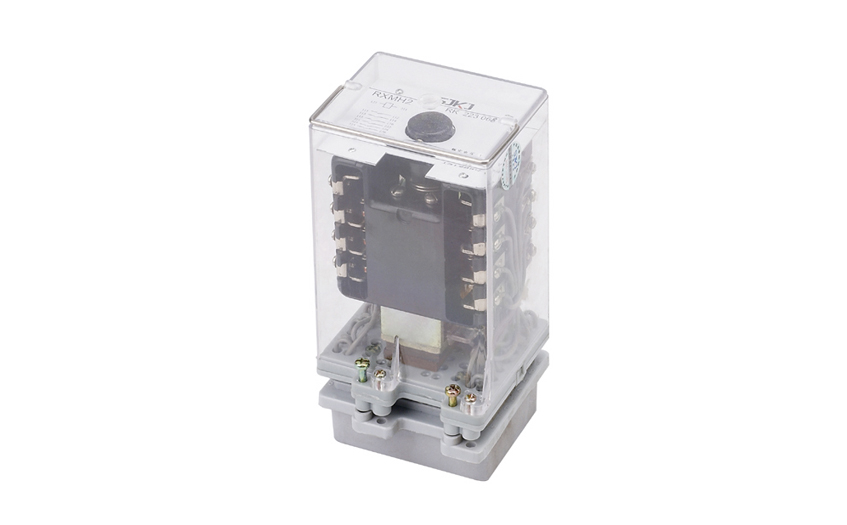

一、RXMH2型大容量繼電器的用途

該繼電器用于工業自動化控制及電力系統二次回路中,作為中間輔助和擴大控制范圍之用 。

二、RXMH2型大容量繼電器的優勢

1觸點數量多達8付,斷開容量大。

2線圈激勵分直流和交流二種 。

三、RXMH2型大容量繼電器的原理

RXMH2大容量中間繼電器為電磁式繼電器。由電磁系統,接觸系統及支架三部分組成。電磁系統采用直動式結構,工作行程較大。 接觸系統采用橋式觸點,斷開容量大。當線圈通電時,產生磁場,吸合鐵芯。由鐵芯帶動觸點轉換。外殼采用引進的Combiflex凸出式模數化插入結構。

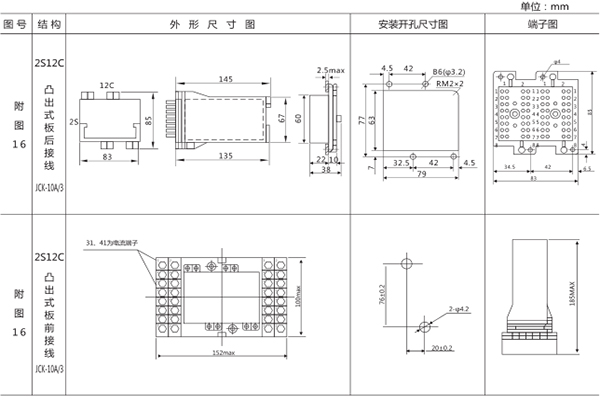

四、RXMH2型大容量繼電器的安裝尺寸

RXMH2采用2S12C外殼，如下圖所示
